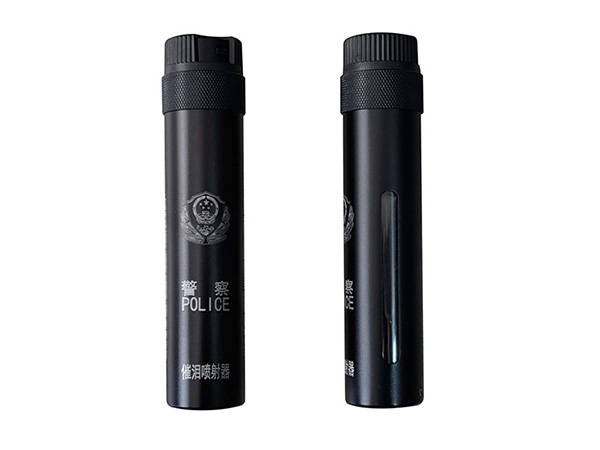

新标催泪喷射器

公京检第2031591号

公安单警装备催泪喷射器产品分为横喷型催泪喷射器和竖喷型催泪喷射器两类。

横喷催泪喷射器按照《GA 884-2018 公安单警装备 催泪喷射器》中的有关规定研发、制造。

1、结构：横喷催泪喷射器由保险盖、横梁、压柄、喷嘴、支撑盖、锥形弹簧、內罐、囊袋组件、催泪剂溶液、外罐等部件组成。催泪剂为合成辣椒素。
2、尺寸：受试样品为横喷型催泪喷射器，其外形尺寸为高175.5mm，筒身******外径为39.6mm，罐体外径为37.6mm，观察窗宽7.9mm，高80.1mm。
3、质量：198g。
4、催泪剂溶液：催泪剂溶液体积为72ml，溶质为合成辣椒素，含量为2.0%（质量百分比）；
溶剂成分：1.乙二醇：46.7%；2.1，2-丙二醇：25.0%；3.吐温20：定性分析存在（允许）；4.乙醇：5.28%；5.蒸馏水：-。
5、喷射性能：
连续喷射性能：3号催泪喷射器喷射为定向射流状，喷射距离达到4m，有效喷射时间为7.05s，完全喷射后剩余溶液量为0.5ml.
间断喷射性能：4号催泪喷射器有效喷射3s后，放置8h后再次进行喷射，喷射距离达到3m，喷射距离达到3m的时间为4.12s，完全喷射后剩余溶液量为0.6ml。
6、稳定性：将样品放置在温度45℃±2℃，相对湿度95%±2%的试验箱中120h后取出，产品外观符合要求，喷射为定向射流状，喷射距离达到4m，有效喷射时间为7.51s，完全喷射后剩余溶液量为0.6ml。
7、承压安全性：样品经承压试验后外观符合要求，喷射为定向射流状，喷射距离达到4m，有效喷射时间为7.16s，完全喷射后剩余溶液量为0.6ml。
8、保险盖可靠性：样品配有安全可靠的防止误喷射的保险盖；保险盖装配平滑、复位顺畅，按钮开关松紧适度，有足够的回复力，保险盖重复启闭100次可正常使用，喷射为定向射流状，喷射距离达到4m，有效喷射时间为7.21s，完全喷射后剩余溶液量为0.6ml。
9、振动和跌落可靠性：样品经振动和跌落试验后外观符合要求，喷射为定向射流状，喷射距离达到4m，有效喷射时间为7.38s，完全喷射后剩余溶液量为0.6ml。
10、温度适应性：
将9号样品放入55℃的高温箱内保温2h后外观符合要求，取出后进行喷射性能试验，喷射为定向射流状，喷射距离达到4m，有效喷射时间为8.83s，完全喷射后剩余溶液量为0.5ml。
将10号样品放入-30℃的低温箱内保温2h后外观符合要求，取出后进行喷射性能试验，喷射为定向射流状，喷射距离达到4m，有效喷射时间为10.28s，完全喷射后剩余溶液量为0.8ml，符合要求。
